Ремонт Nintendo Game Boy Advance SP — не заряжается аккумулятор
В нашу мастерскую в Риге принесли уже ставшую раритетной портативную игровую приставку
Nintendo Game Boy Advance SP с неисправностью системы зарядки.
При подключении зарядного устройства не загоралась оранжевая лампочка зарядки,
а аккумулятор не начинал заряжаться.
Game Boy Advance SP не реагирует на подключение зарядки
После разборки приставки и диагностики потребовалось некоторое время, чтобы найти причину неисправности.
Разъём зарядки внешне выглядел нормально, однако питание до схемы зарядки проходило нестабильно.
В результате проверки был обнаружен плохой контакт дросселя,
расположенного на материнской плате непосредственно под разъёмом подключения зарядного устройства.

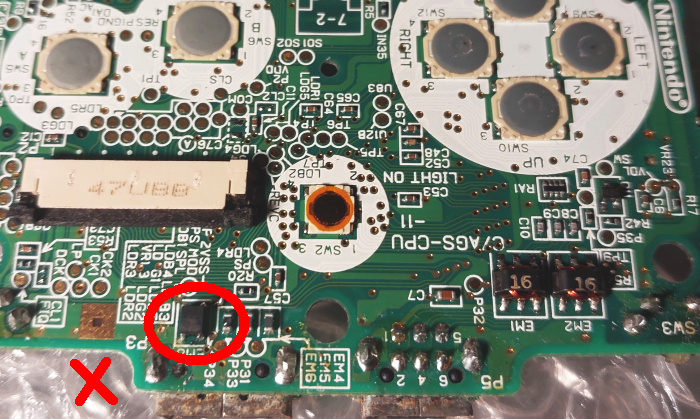

Причина неисправности — плохой контакт дросселя
Расположение этого компонента, вероятно, и стало одной из причин возникновения неисправности.
При подключении и отключении зарядного штекера на разъём передаётся небольшая механическая нагрузка,
которая частично воздействует и на расположенный рядом участок материнской платы.
За годы эксплуатации в месте пайки дросселя возник неконтакт.
Из-за этого цепь зарядки перестала нормально работать, поэтому при подключении зарядного устройства
не включался оранжевый индикатор и аккумулятор не заряжался.

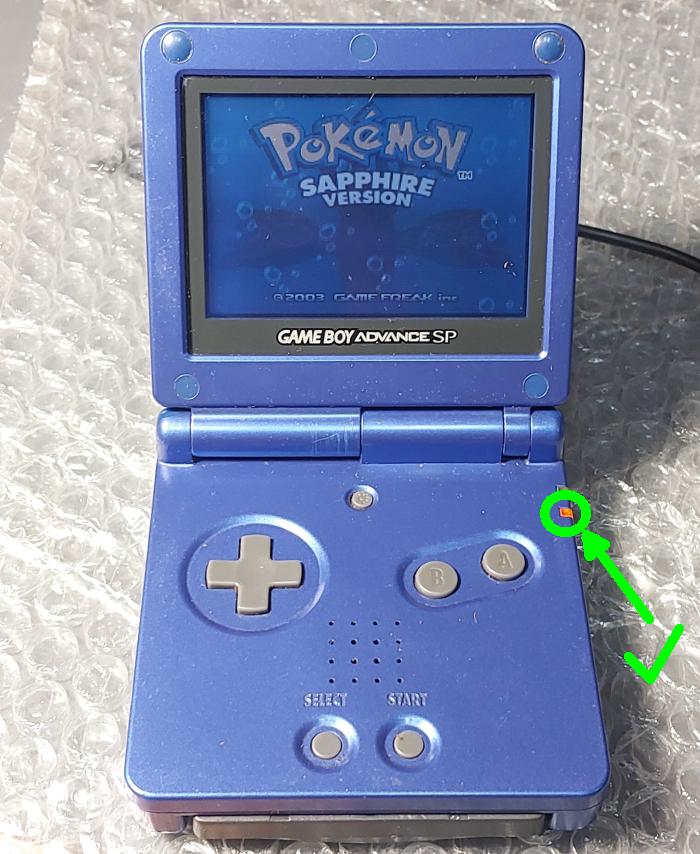

Восстановление зарядки Nintendo Game Boy Advance SP
После восстановления контакта дросселя система зарядки снова начала работать нормально.
При подключении зарядного устройства оранжевая лампочка зарядки снова загорелась,
а аккумулятор начал заряжаться.
После ремонта приставка была собрана и дополнительно проверена.
Зарядка аккумулятора работала стабильно.
Стоимость ремонта Game Boy Advance SP
Стоимость ремонта Nintendo Game Boy Advance SP в данном случае составила
30 евро.
Даже у старых игровых приставок неисправность не всегда связана с редкой или недоступной деталью.
Иногда причиной оказывается обычный плохой контакт на материнской плате,
который можно обнаружить только после внимательной диагностики.
|
