PS4 мигает синим и не включается — ремонт BLOD и реболл процессора в Риге
На ремонт принесли PlayStation 4 первого выпуска с характерной неисправностью — так называемым
BLOD (Blue Light of Death). Приставка включалась, однако до конца не загружалась и оставалась
в состоянии постоянно мигающего синего индикатора.
Исходя из нашего опыта ремонта этой модели PS4, одной из наиболее вероятных причин такой неисправности
является нарушение BGA-контактов процессора. В таком случае для восстановления приставки требуется
перепайка процессора — реболл (reballing).
Почему PS4 мигает синим — BLOD
Процессор PS4 припаян к материнской плате не обычными металлическими выводами, а множеством небольших
шариков припоя. Такая технология монтажа называется BGA (Ball Grid Array).
Со временем после сильных перегревов, механических воздействий или падений может возникнуть нарушение
контакта между процессором и материнской платой.
В результате приставка включается, загорается синий индикатор, но нормальная загрузка системы не происходит.
PS4 остаётся в состоянии постоянно мигающего синего индикатора — BLOD.
Как выполняется реболл процессора PS4

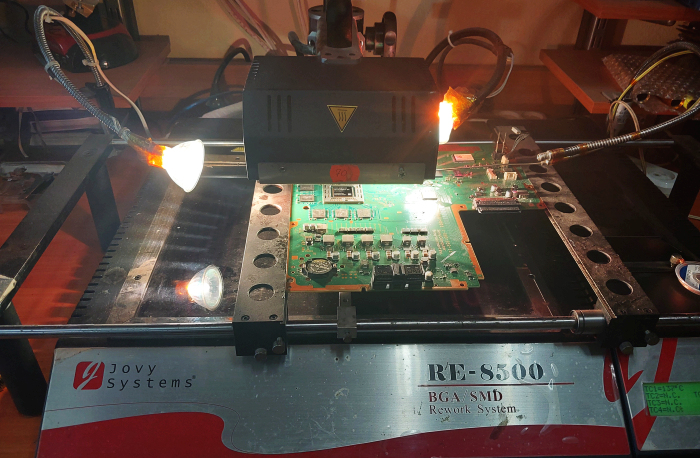

Для выполнения реболла из приставки полностью извлекается материнская плата и устанавливается в специальную
паяльную станцию.

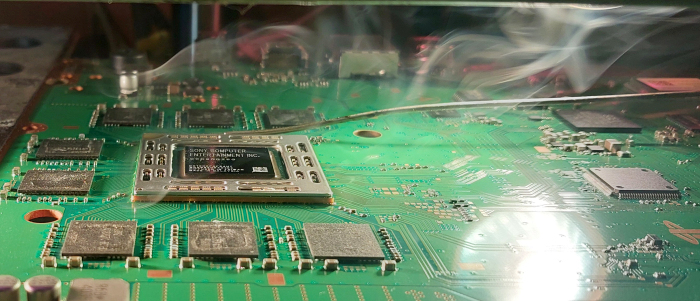

Материнская плата постепенно нагревается с двух сторон примерно до 200 °C.
При достижении необходимой температуры припой под процессором расплавляется, после чего процессор можно
аккуратно снять с материнской платы.
Удаление старого припоя и установка новых BGA-шариков

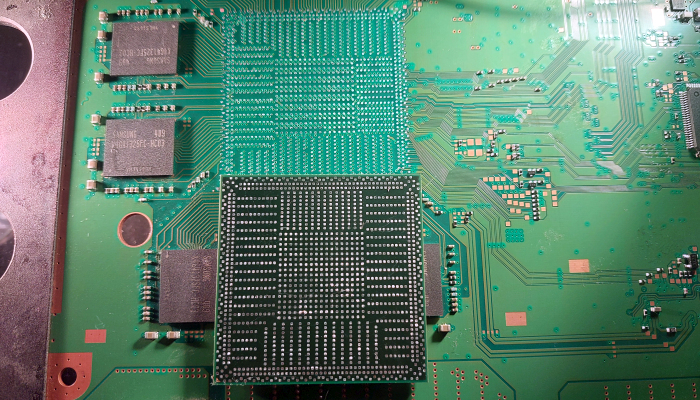

После снятия процессора с его контактных площадок и с материнской платы удаляются остатки старого припоя.
Поверхности тщательно очищаются и подготавливаются к дальнейшей пайке.

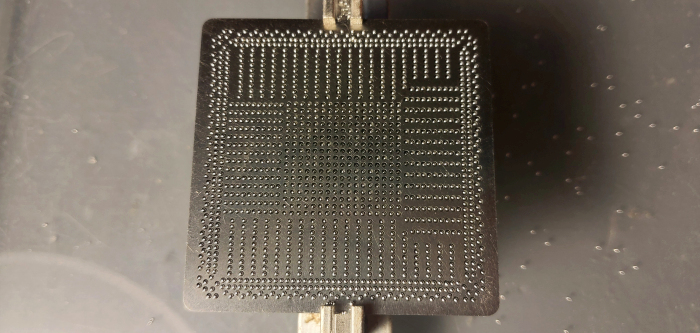

Затем процессор устанавливается в специальный держатель. Сверху на него устанавливается
BGA-трафарет, отверстия которого соответствуют расположению контактов процессора.
В отверстия трафарета засыпаются новые оловянные шарики необходимого диаметра. После этого они нагреваются,
расплавляются и припаиваются к контактным площадкам процессора.

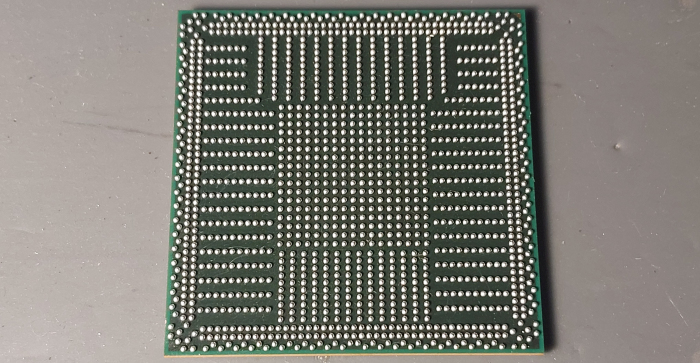

Таким образом на процессоре формируется новый массив BGA-контактов вместо старых.
Результат ниже.
Установка процессора обратно на материнскую плату PS4

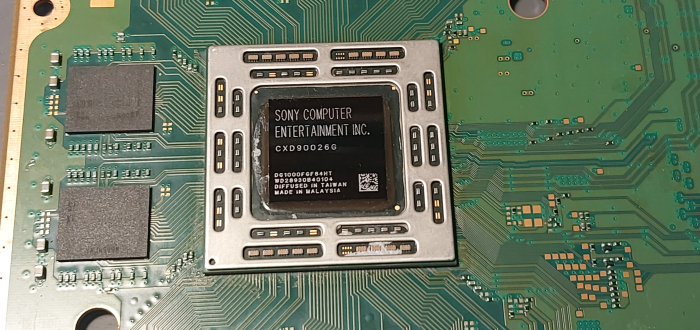

После формирования новых BGA-шариков процессор устанавливается обратно на своё место на материнской плате.
Плата снова помещается в паяльную станцию. При повторном контролируемом нагреве примерно до
200 °C новые шарики припоя расплавляются, и процессор припаивается к контактным площадкам
материнской платы.
PS4 после реболла снова заработала
Наш предыдущий опыт ремонта PlayStation 4 нас не подвёл. После реболла процессора, сборки и проверки
приставка успешно включилась и полностью загрузилась.
Постоянно мигающий синий индикатор BLOD исчез, и PlayStation 4 снова начала нормально работать.
Стоимость ремонта PlayStation 4 с выполнением реболла процессора составила
65 евро.
Частые вопросы
Что такое BLOD на PlayStation 4?
BLOD (Blue Light of Death) — неисправность, при которой PS4 включается, но не может нормально загрузиться.
Синий индикатор продолжает мигать, а приставка не переходит в рабочий режим.
Почему PS4 мигает синим и не включается?
Причины могут быть различными. На PS4 первого выпуска одной из возможных причин является нарушение
BGA-контактов процессора с материнской платой.
Что такое реболл процессора PS4?
Реболл — это снятие процессора с материнской платы, удаление старого припоя, формирование новых BGA-шариков
и повторная пайка процессора на материнскую плату.
Поможет ли прогрев PS4 при BLOD?
Обычный прогрев нельзя считать полноценным ремонтом. При реболле процессор полностью снимается, старый
припой удаляется и формируются новые BGA-контакты.
Можно ли отремонтировать PS4 с мигающим синим индикатором?
Во многих случаях — да, но сначала необходима диагностика, поскольку BLOD может быть вызван разными
неисправностями. В данном случае после реболла процессора приставка полностью заработала.
Сколько стоил ремонт этой PS4 с BLOD?
В данном случае стоимость ремонта PlayStation 4 с выполнением реболла процессора составила
65 евро.
|
