PlayStation 5 - ремонт HDMI и USB
разъёмов с SMD повреждениями после падения
В наш сервис была принесена консоль PlayStation 5 с жалобой на
то, что
не работает HDMI (нет изображения).
Уже при первичном осмотре было видно, что HDMI разъём механически
повреждён — у него отсутствовала центральная часть, которая свободно
перемещалась внутри консоли.
После более детальной проверки было выявлено ещё одно повреждение —
также был повреждён USB порт. По ситуации можно было сделать вывод, что
консоль упала с подключёнными кабелями, и удар именно в этой зоне вызвал
повреждение обоих разъёмов.
📋 Симптомы
- Нет изображения на телевизоре
- HDMI разъём физически повреждён
- USB порт не работает
- Внутри консоли слышны отломанные детали
🔍 Диагностика
После информирования клиента о дополнительных повреждениях и согласования
стоимости мы приступили к ремонту.

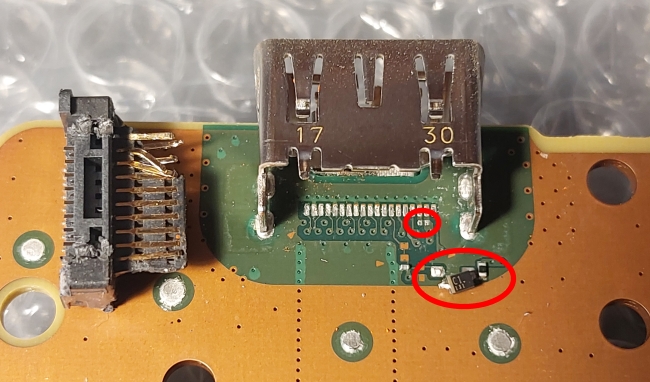

После разборки консоли были обнаружены дополнительные повреждения —
сломанный HDMI разъём не только был вырван с платы, но и повредил
несколько SMD компонентов:
- Полностью отсутствовал один конденсатор
- Диод был частично оторван и деформирован
Несмотря на усложнение ситуации, мы приняли решение не увеличивать ранее
согласованную стоимость ремонта.
🛠 Процесс ремонта
Ремонт выполнялся в несколько этапов, так как повреждения затронули не только
разъёмы, но и элементы платы.
Сначала были полностью удалены остатки повреждённого HDMI разъёма. Поскольку
разъём был вырван, его фрагменты находились внутри консоли, поэтому
потребовалась тщательная очистка и проверка платы.
После этого была подготовлена контактная зона для установки нового разъёма —
очищены контакты, восстановлены повреждённые точки пайки.

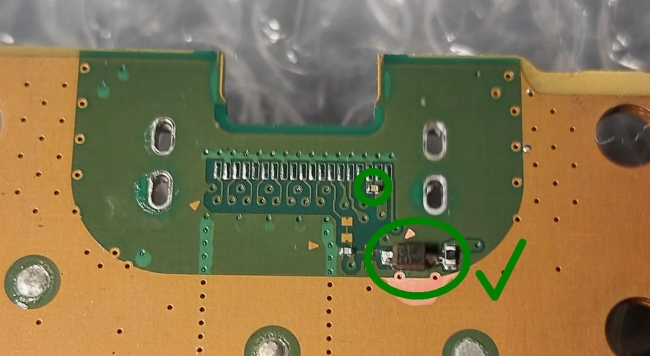

Так как были повреждены элементы платы, был выполнен SMD ремонт — восстановлен
отсутствующий конденсатор и отремонтирован диод. Этот этап требует высокой
точности, так как речь идёт о микрокомпонентах.

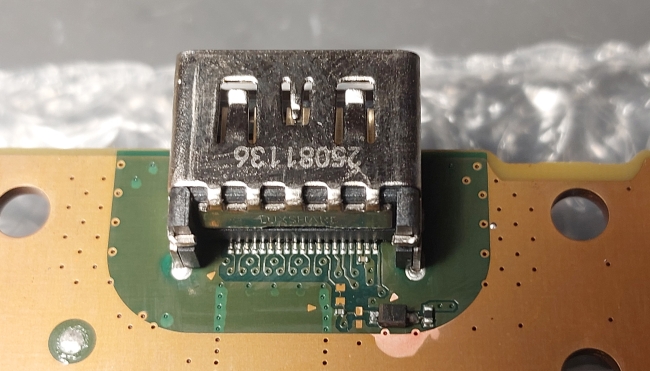

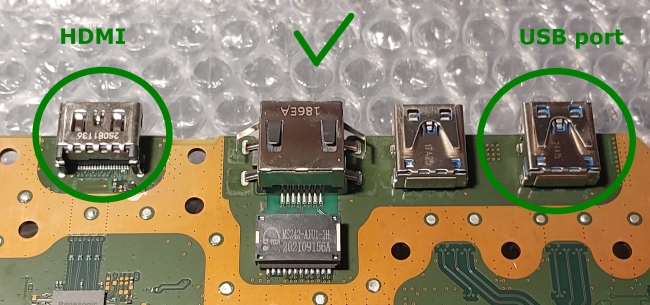

После восстановления платы был установлен новый HDMI разъём с особым вниманием к
качеству пайки и прочности.

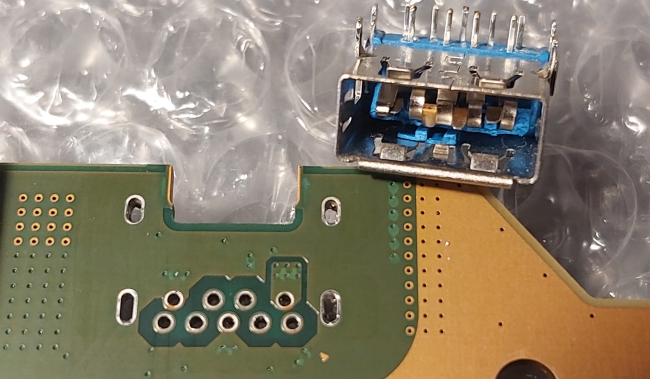

Затем был заменён USB порт — демонтирован повреждённый и установлен новый.

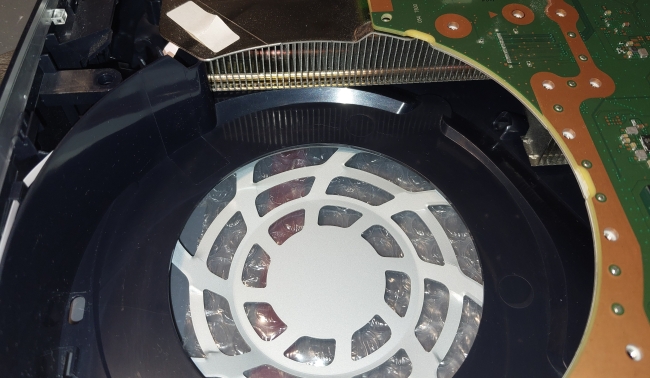

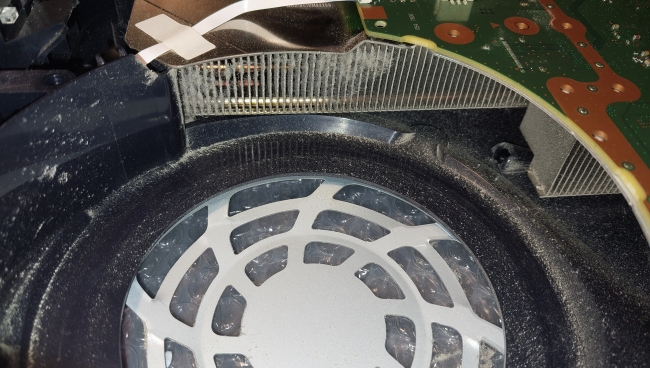

Дополнительно была выполнена очистка консоли от пыли и загрязнений, что улучшает
охлаждение.

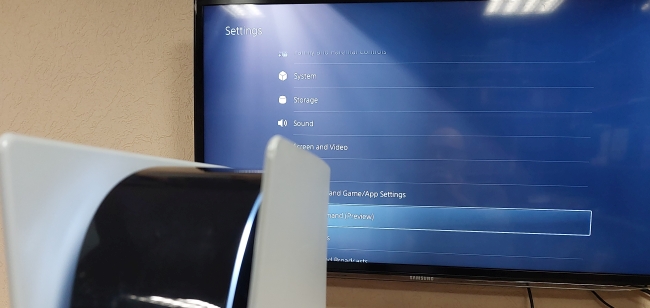

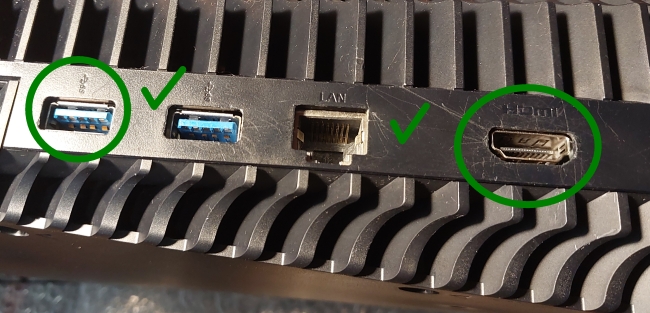

После завершения всех работ консоль была протестирована — проверена работа
изображения и портов. В результате устройство полностью восстановлено и работает
корректно.
💰 Цена и сроки
Стоимость ремонта:
- Замена HDMI разъёма — 60 евро
- Замена USB разъёма — 20 евро
Общая стоимость — 80 евро
Предоставляется гарантия 1 год на выполненные работы (при
отсутствии повторных механических повреждений).
PS5 после падения не показывает изображение?
Если консоль не выводит изображение или HDMI кабель держится плохо — проблема
сама не исчезнет.
Ремонт HDMI разъёма PS5 →
❓ FAQ
Почему ломается HDMI разъём PS5
Slim?
Чаще всего — из-за падения или рывка кабеля.
Могут ли повредиться другие компоненты?
Да, часто страдают и SMD элементы платы.
Нужно ли менять USB порт?
Если он механически повреждён — да.
Сколько стоит ремонт HDMI PS5
Slim?
Обычно 45–65 евро, но при сложных повреждениях цена может быть выше. |
