Ремонт HDMI разъёма PS5 Slim – нет изображения после падения
В наш сервис была доставлена консоль PlayStation 5 Slim
с проблемой – отсутствует изображение.
По словам клиента, неисправность возникла после падения, причём в этот момент HDMI кабель был подключён к консоли.
Это одна из самых частых причин повреждения HDMI-разъёма.
🔍 Диагностика
Уже при приёмке было предположение о повреждении HDMI-разъёма, так как:
- консоль включается
- индикаторы работают нормально
- изображение на экране отсутствует
После разборки консоли эти предположения полностью подтвердились.
📋 Описание повреждения

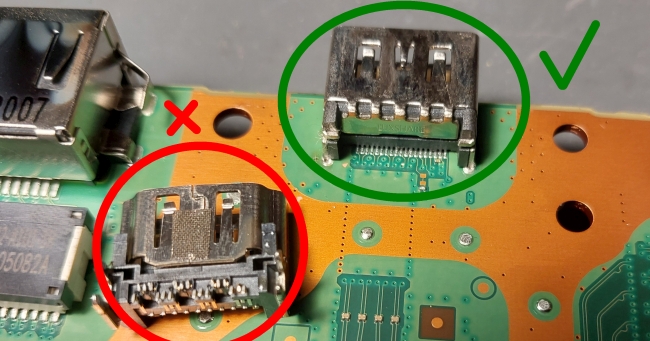

При осмотре материнской платы было выявлено:
- HDMI-разъём имеет механические повреждения
- центральная часть разъёма выбита из корпуса
- разъём оторван от контактных дорожек на плате
Такие повреждения характерны для случаев падения консоли с подключённым кабелем.
🛠 Выполненные работы

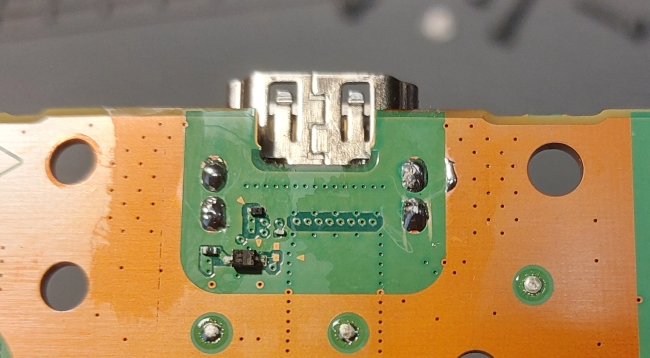

- повреждённый HDMI-разъём полностью демонтирован
- подготовлено посадочное место на плате
- восстановлены повреждённые контактные площадки
- установлен новый HDMI-разъём
- выполнена точная пайка
- консоль собрана и протестирована

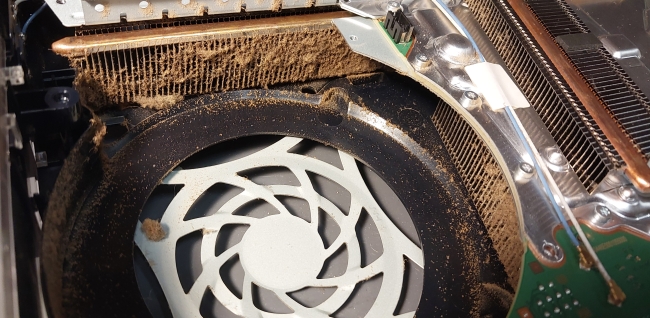

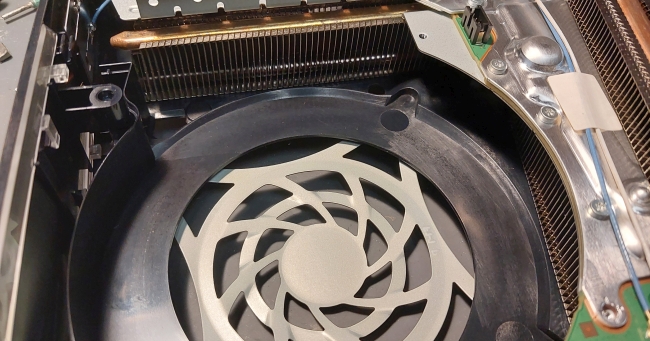

Дополнительно, в качестве бонуса для клиента, была выполнена
очистка радиаторов от пыли.

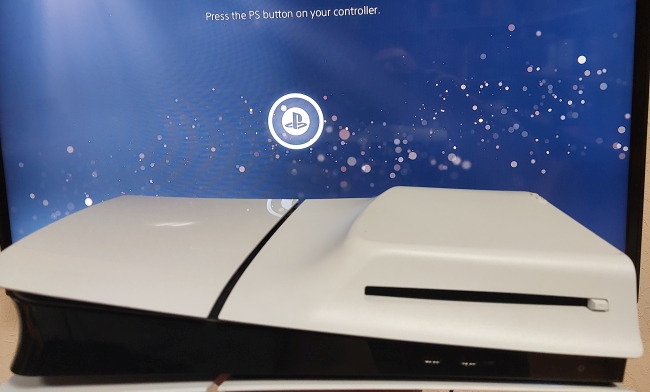

Результат
- изображение полностью восстановлено
- консоль работает стабильно
- HDMI кабель фиксируется надёжно
- перегрева не наблюдается
Вывод
Падение консоли с подключённым HDMI кабелем — одна из основных причин повреждения HDMI-разъёма.
Даже если внешне повреждение не видно, часто страдают:
- контакты
- дорожки на плате
- конструкция разъёма
|
