PS5 не выводит изображение – неисправность видеочипа
Проблема: консоль включается, но нет изображения
В наш сервис была принесена консоль PlayStation 5 редкого красного цвета с жалобой –
консоль включается, но на телевизоре нет изображения.
Сначала мы предположили, что проблема в HDMI-разъёме, так как это самая распространённая причина.
Консоль разобрали с расчётом сразу выполнить замену HDMI-гнезда.
Однако в ходе диагностики стало ясно – в этот раз проблема не в HDMI.
Диагностика
При проверке HDMI-разъёма повреждений обнаружено не было – все контакты были
на месте и надёжно соединены с дорожками платы.

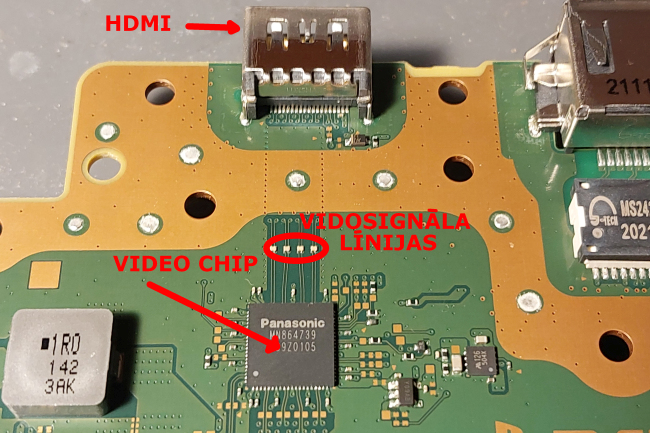

Далее с помощью мультиметра были проверены линии видеосигнала и видеомикросхема.
Видеомикросхема — это компонент, который обрабатывает графический сигнал и
передаёт его на HDMI-выход. Если она повреждена — изображение не выводится, даже если
HDMI-разъём полностью исправен.
В ходе диагностики было выявлено, что несколько линий находятся в коротком замыкании,
что указывает на неисправность видеомикросхемы.
Причина поломки
Такие повреждения обычно не возникают сами по себе. Чаще всего причиной является внешний фактор —
перепад напряжения (например, во время грозы) или неисправный телевизор.
В таких случаях повреждение может попасть через HDMI-кабель и вывести из строя видеомикросхему консоли.
Ремонт
Была выполнена замена видеомикросхемы. Размер микросхемы меньше 1x1 см,
и её замена требует очень точной работы.
Замена выполняется с использованием термовоздушной паяльной станции с точным контролем температуры,

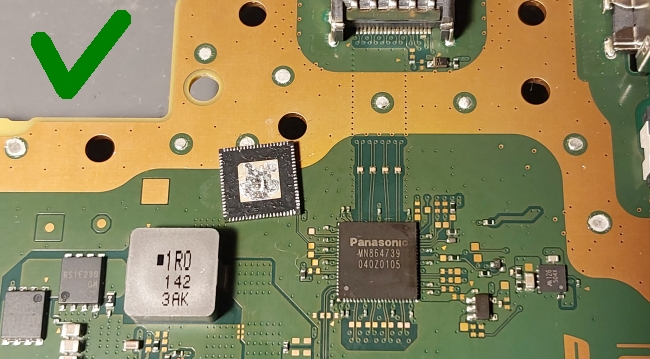

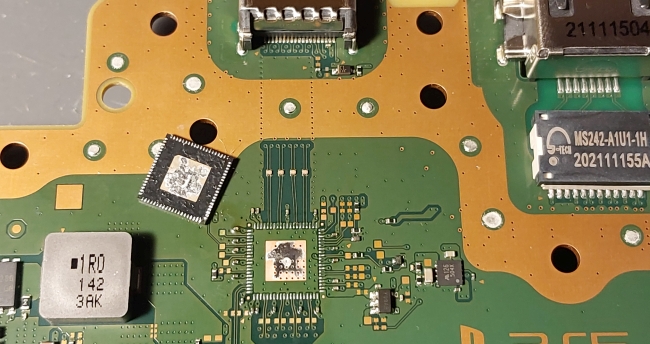

чтобы не повредить другие компоненты. Была снята повреждённая микросхема, очищена зона и установлен новый чип.

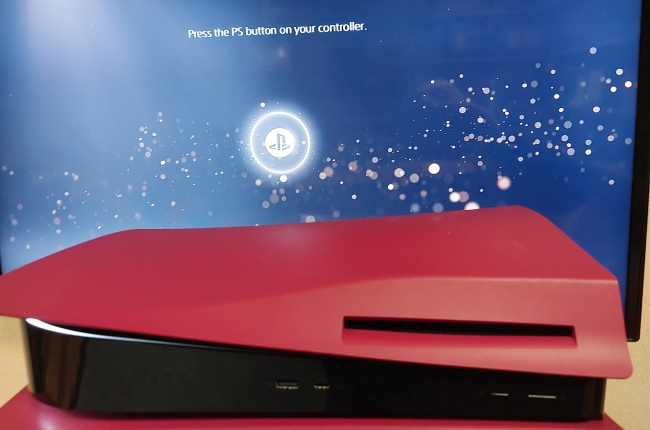

После ремонта консоль была собрана и полностью протестирована — изображение восстановлено.
Результат
- Проблема: нет изображения
- Причина: повреждён видеочип
- Ремонт: замена видеочипа
- Срок: 1 день
- Цена: около 75€, точная стоимость после диагностики
- Гарантия: 12 месяцев
Клиенту было объяснено, что если проблема повторится, скорее всего причина будет в телевизоре.
Рекомендуется использовать другой HDMI-порт или другой телевизор, чтобы снизить риск.
|
