Ремонт игровой консоли Zhiliton (ретро
техника 90-х годов)
В наш сервис была принесена игровая консоль
Zhiliton — устройство из 90-х годов, которое долгое время не
использовалось.
Zhiliton — это одна из так называемых famiclone
консолей — клон Nintendo Famicom / Nintendo Entertainment System (NES). Несмотря
на надписи «16 bit», внутри эти консоли фактически имеют классическую 8-битную
архитектуру. Такие устройства были очень популярны в 90-х годах также и в
Латвии.
Проблема
Клиент рассказал, что консоль не использовалась примерно 20
лет. При попытке включения устройство вообще не реагировало — не было ни
изображения, ни звука, ни признаков включения.
Изначально мы довольно скептически оценивали возможность
ремонта, учитывая возраст устройства и его бюджетное происхождение.
Диагностика

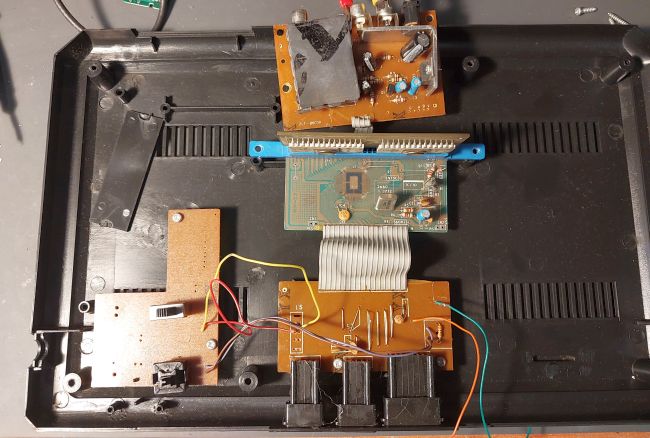

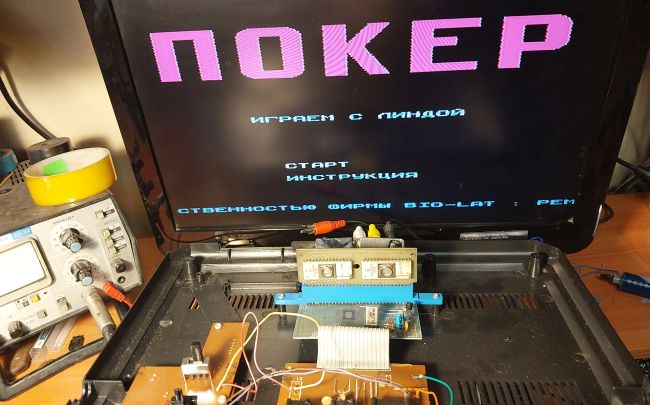

После разборки консоли и проверки сигналов с помощью
осциллографа было установлено:
- сама консоль находится в рабочем состоянии
- основные микросхемы функционируют правильно

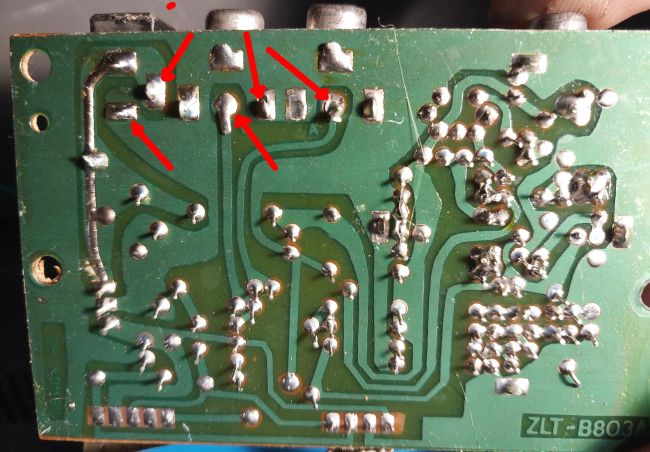

Проблема оказалась намного проще — были обнаружены
оборванные контакты в цепях, связанных с:
- питанием
- видеосигналом
- аудиосигналом
Такие повреждения характерны для старой техники, особенно
если она долго не использовалась.
Ремонт

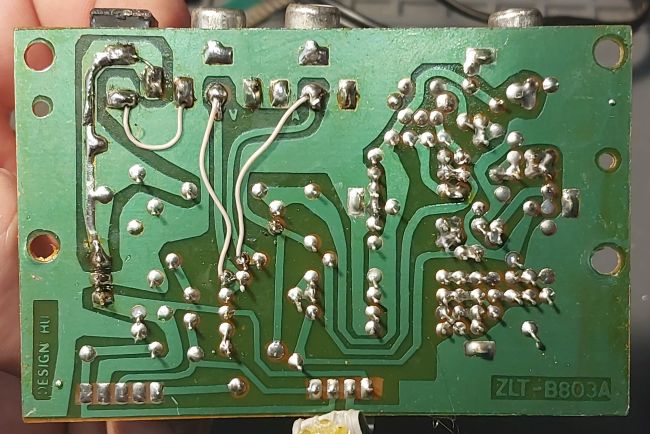

В ходе ремонта было выполнено:
- восстановление повреждённых контактов
- создание новых соединений с использованием
проводного монтажа для повышения надёжности
Результат

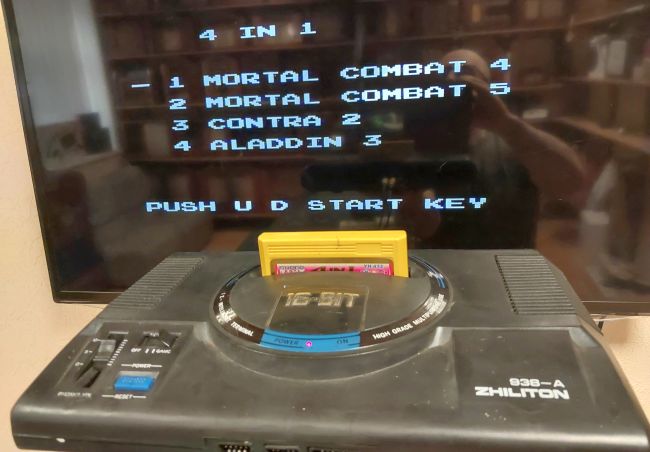

После ремонта консоль:
- успешно включилась
- восстановила работу изображения и звука
- полностью вернулась в рабочее состояние
Вывод
Даже игровые консоли возрастом более 30 лет можно успешно
восстановить. Часто проблема заключается не в сложной электронике, а в простых —
механических или контактных повреждениях.
|
