Xbox Series X ieslēdzas, bet nav attēla (HDMI bojājums pēc nekvalitatīva remonta)

Klienta sūdzība:

• Xbox Series X ieslēdzas, bet nav attēla

Simptomi

• Konsole ieslēdzas, bet ekrāns paliek melns
• Nav signāla uz televizoru
• HDMI kabelis un TV darbojas ar citām ierīcēm
• Dažreiz attēls var parādīties uz īsu brīdi un pazust

Situācijas apraksts

Klients jau iepriekš bija vērsies citā servisā, kur tika veikta HDMI porta nomaiņa. Pēc remonta konsole darbojās tikai neilgu laiku, pēc tam attēls atkal pazuda.

Atkārtoti nogādājot ierīci tajā pašā servisā, remonts ieilga un problēma netika novērsta. Pēc tam konsole tika atvesta pie mums uz diagnostiku.

Diagnostika

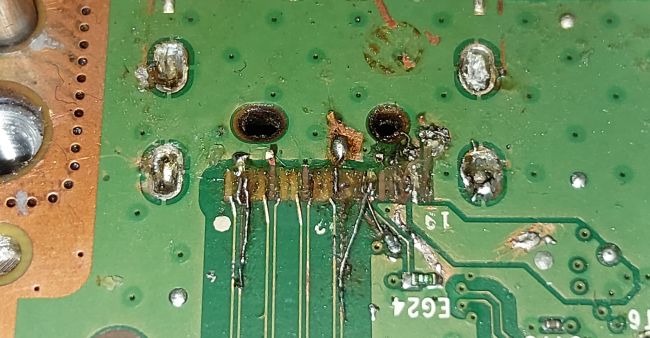

Pēc konsoles izjaukšanas tika konstatēts nopietns mehānisks bojājums:

• HDMI ports pilnībā izrauts no plates
• Bojāti visi kontaktu celiņi (pads)
• Daļēji bojāts arī signāla slānis zem porta

Šādā situācijā standarta HDMI nomaiņa vairs nav iespējama - nav kur lodēt portu.

Secinājums: iepriekšējais remonts tika veikts nekvalitatīvi - ports nebija pareizi nostiprināts, un mehāniskā slodze (kabeļa kustība) izrāva to no plates kopā ar celiņiem.

Kāpēc tā notiek?

HDMI ports Xbox Series X konsolēs ir pakļauts lielai mehāniskai slodzei. Ja tas netiek kvalitatīvi pielodēts un nostiprināts, pat neliela kustība vai kabeļa spiediens var izraisīt bojājumu.

Biežākās kļūdas nekvalitatīvā remontā:

• Nepietiekama lodēšanas temperatūra
• Slikta mehāniskā fiksācija
• Nekvalitatīvi vai bojāti HDMI porti
• Pārkaršana vai plates bojājumi remonta laikā

Remonts

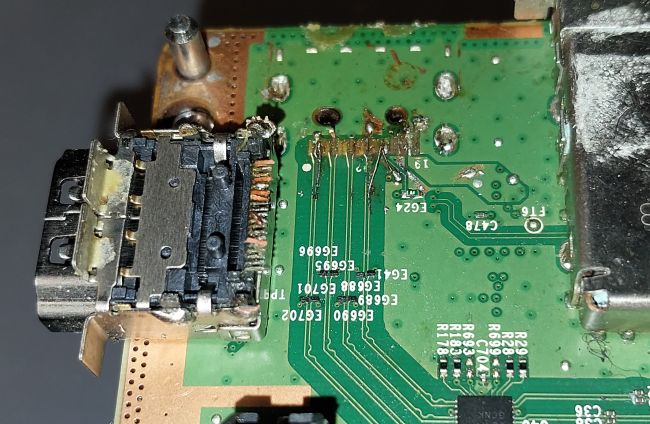

Ņemot vērā bojājuma sarežģītību, tika veikts nestandarta remonts:

• HDMI zonas pilnīga attīrīšana no bojātiem celiņiem un lodēšanas atlikumiem
• Plates tīrīšana ar izopropilspirtu

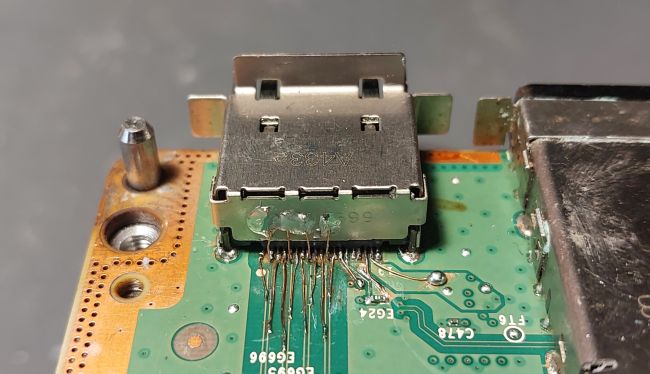

• Jauna HDMI porta nostiprināšana 4 stiprinājuma punktos
• Signālu līniju atjaunošana ar "jumper" metodi (smalki vara vadi)
• Darbs veikts zem mikroskopa ar augstu precizitāti
• Pilna funkcionālā testēšana ar dažādiem HDMI kabeļiem

Rezultāts

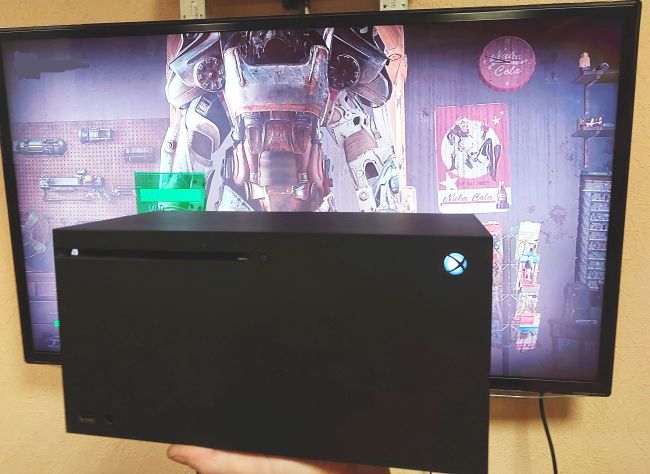

Konsole pilnībā atjaunota - attēls stabils, HDMI ports darbojas korekti, signāls netiek pārtraukts pat pie kustības.

Remonta laiks un izmaksas

• Laiks: ~2 stundas
• Cena: 70 eiro
• Garantija: 6 mēneši

Kad nepieciešams HDMI remonts?

• Konsole ieslēdzas, bet nav attēla
• Attēls pazūd pie kabeļa kustības
• HDMI ports ir kustīgs vai bojāts
• TV rāda "No signal"

Kāpēc nevajadzētu atlikt remontu?

Jo ilgāk tiek lietota bojāta HDMI ligzda, jo lielāks risks sabojāt plates celiņus. Sākotnēji vienkārša HDMI nomaiņa var pārvērsties par sarežģītu un dārgāku remontu.

Secinājums

Šis gadījums skaidri parāda, ka nekvalitatīvs remonts var radīt daudz nopietnākas problēmas nekā sākotnējais bojājums.

Profesionāla pieeja ļauj atjaunot pat stipri bojātas plates un pagarināt konsoles kalpošanas laiku bez dārgas mātesplates nomaiņas.
