Sony DualSense Edge — analogo sviru nomaiņa pret Hall efekta svirām
Mūsu darbnīcā remontam tika atnests Sony DualSense Edge kontrolieris ar lūgumu nomainīt standarta analogās sviras pret svirām ar Holla sensoriem (Hall Effect).
Atšķirībā no parastā DualSense, DualSense Edge analogās sviras ir izveidotas kā atsevišķi noņemami bloki, kurus Sony sauc par Stick Module — sviras moduļiem. Katrs šāds modulis ir atsevišķs mezgls, kuru var izņemt no kontroliera un nepieciešamības gadījumā pilnībā nomainīt. Tas ievērojami atvieglo remontu, ja parādās drifts vai citas analogās sviras darbības problēmas.
Tomēr Sony standarta moduļos tiek izmantots tradicionāls analogās sviras mehānisms ar potenciometriem. Laika gaitā potenciometri nolietojas, un tas var izraisīt driftu, nepareizu sviras centra pozīcijas noteikšanu vai citas darbības problēmas. Turklāt oriģinālie rezerves Stick Module ne vienmēr ir pieejami pārdošanā, un deficīta periodos tos atrast var būt diezgan grūti.
Šajā gadījumā klients nolēma nemainīt moduļus pilnībā, bet gan modernizēt esošos, standarta analogo mehānismu vietā uzstādot jaunas sviras ar Holla sensoriem. Šādās svirās pozīcija tiek noteikta ar magnētiskā lauka un sensoru palīdzību, tāpēc tajās nav tradicionālo kontakta potenciometru, kuru nolietojums ir viens no galvenajiem drifta rašanās iemesliem.

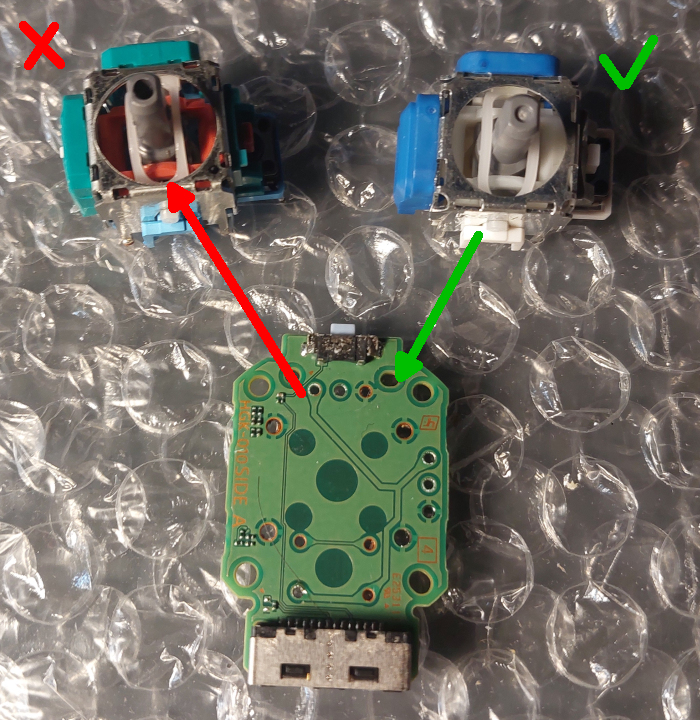

Standarta analogo sviru demontāža
Lai veiktu nomaiņu, noņemamie Stick Module vispirms tiek pilnībā izjaukti, pēc tam no to platēm nepieciešams demontēt standarta analogos mehānismus.
Šī ir viena no rūpīgākajām un darbietilpīgākajām remonta daļām. Stick Module plate ir neliela, un lodēšanas vietu tuvumā atrodas daudz plastmasas detaļu. Tāpēc analogā mehānisma demontāžai nedrīkst izmantot karstā gaisa lodēšanas staciju — karsēšanas laikā tuvumā esošās plastmasas detaļas var deformēties vai izkust.
Tāpēc vecā analogā mehānisma demontāža tiek veikta ar parasto lodāmuru. Nepieciešams uzmanīgi un pakāpeniski atbrīvot no lodalvas visus tā kontaktus un stiprinājuma punktus, nepārkarsējot plati un cenšoties nesabojāt kontaktlaukumus un metalizētos caurumus.
Pēc vecā mehānisma pilnīgas demontāžas kontaktlaukumi tiek attīrīti no lodalvas atlikumiem un plate tiek sagatavota jaunās sviras uzstādīšanai.

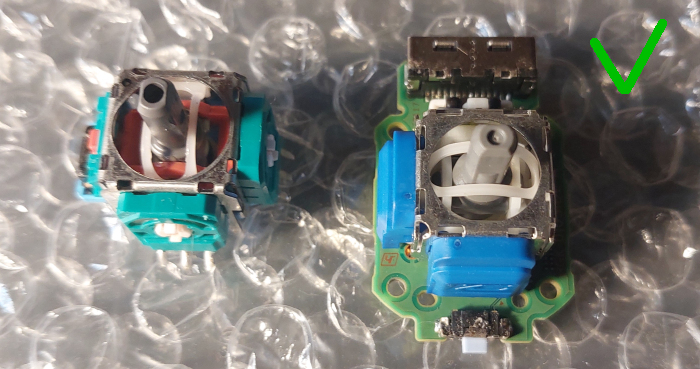

Sviru ar Holla sensoriem uzstādīšana
Standarta analogo mehānismu vietā tiek uzstādītas jaunas Hall Effect sviras. Tās tiek precīzi novietotas uz plates un pielodētas, pēc tam tiek pārbaudīta visu lodējumu kvalitāte.
Pēc jauno sviru uzstādīšanas noņemamie Stick Module tiek salikti atpakaļ un sagatavoti regulēšanai.

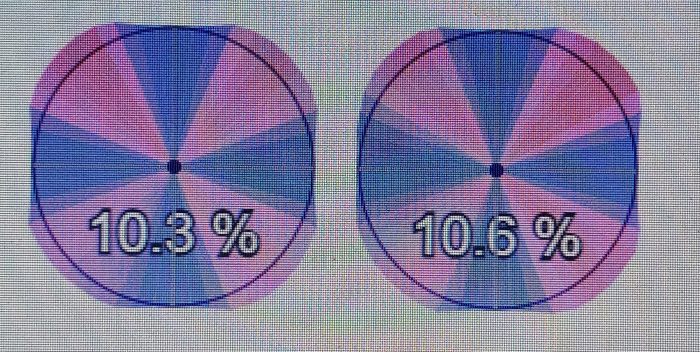

Jauno sviru regulēšana un kalibrēšana
Ar jauna analogā mehānisma uzstādīšanu vien nepietiek. Pēc nomaiņas sviras ar Holla sensoriem ir pareizi jānoregulē un jākalibrē.
Šim nolūkam tiek izmantota speciāla programma, ar kuras palīdzību tiek veikta katras sviras centra pozīcijas regulēšana un kustības diapazona iestatīšana pa abām asīm.
Pēc kalibrēšanas tiek pārbaudīta sviru centra pozīcija, galējo pozīciju pareiza noteikšana, vienmērīga darbība visā kustības diapazonā un drifta neesamība.
Sony DualSense Edge remonta rezultāts
Rezultātā Sony DualSense Edge Stick Module standarta analogie mehānismi tika nomainīti pret jaunām svirām ar Holla sensoriem. Pēc uzstādīšanas tika veikta abu sviru programmatūras centra regulēšana un kalibrēšana, bet pēc tam kontrolieris tika pilnībā pārbaudīts darbībā.
Divu analogo sviru nomaiņas pret svirām ar Holla sensoriem, to regulēšanas un kalibrēšanas kopējās izmaksas bija 70 eiro. Veiktajam remontam tiek nodrošināta 1 gada garantija.
|
